Connettore impermeabile filettato M16 5 IP67

L'M16 a 5 pin è un cavallo di battaglia multicircuito per automazione, sistemi LED e controlli esterni: 4 A/110 V per pin, che copre molti scenari di distribuzione di sensori e segnali. La filettatura M16×1.0 lo mantiene bloccato su bracci robotici, reti di sensori di trasportatori e stringhe di illuminazione distribuite. I componenti elettrici sono coerenti con la serie: resistenza di contatto inferiore o uguale a 10 mΩ, isolamento maggiore o uguale a 500 MΩ a 500 V CC, dielettrico 1,5 kV, nominale 1.500 cicli. Guarnizione IP67, contatti in ottone nichelato, rivestimento in PVC: adatto per temperature da -20 gradi a +85 gradi. Cavo massimo con diametro esterno di 8,0 mm. Circuito parallelo per cablaggio a margherita. Opzioni OEM/ODM aperte. Il vero vantaggio? Ottieni cinque circuiti indipendenti nello stesso guscio M16 che di solito ne contiene meno, così puoi ridurre il numero di connettori su sistemi di controllo complessi.

Invia la tua richiesta

Dongguan Hejiaxin Technology Co., Ltd. è uno dei principali produttori e fornitori di connettori impermeabili filettati m16 5 ip67 in Cina. Non esitate a vendere all'ingrosso prodotti durevoli fabbricati in Cina qui e ottenere il listino prezzi dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

Specifiche tecniche

Parametro	Specifica
Valutazione della tensione	CA 250 V
Valutazione attuale	Inferiore o uguale a 6A
Tempi di presa	1500
Diametro esterno massimo del cavo	Inferiore o uguale a 8,0 mm
Struttura del circuito	Parallelo
Resistenza di contatto	10mΩ
Struttura isolante	500 MΩ a 500 V CC
Resistenza alla tensione a temperatura ambiente	1,5KV
Valutazione della temperatura	-20 gradi ~+85 gradi
Livello impermeabile	IP67

Specifiche dei materiali

Parametro	Specifica
Materiale del filo	PVC, Gomma
Materiale Jack	PVC
Materiale del perno	Ottone-placcato in nichel
Anello di tenuta	Gomma

Disegno tecnico del prodotto

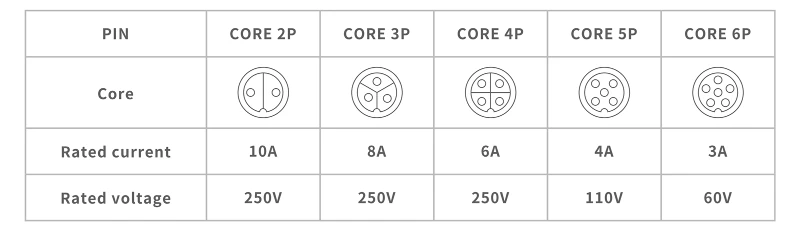

Core Configuration Diagram

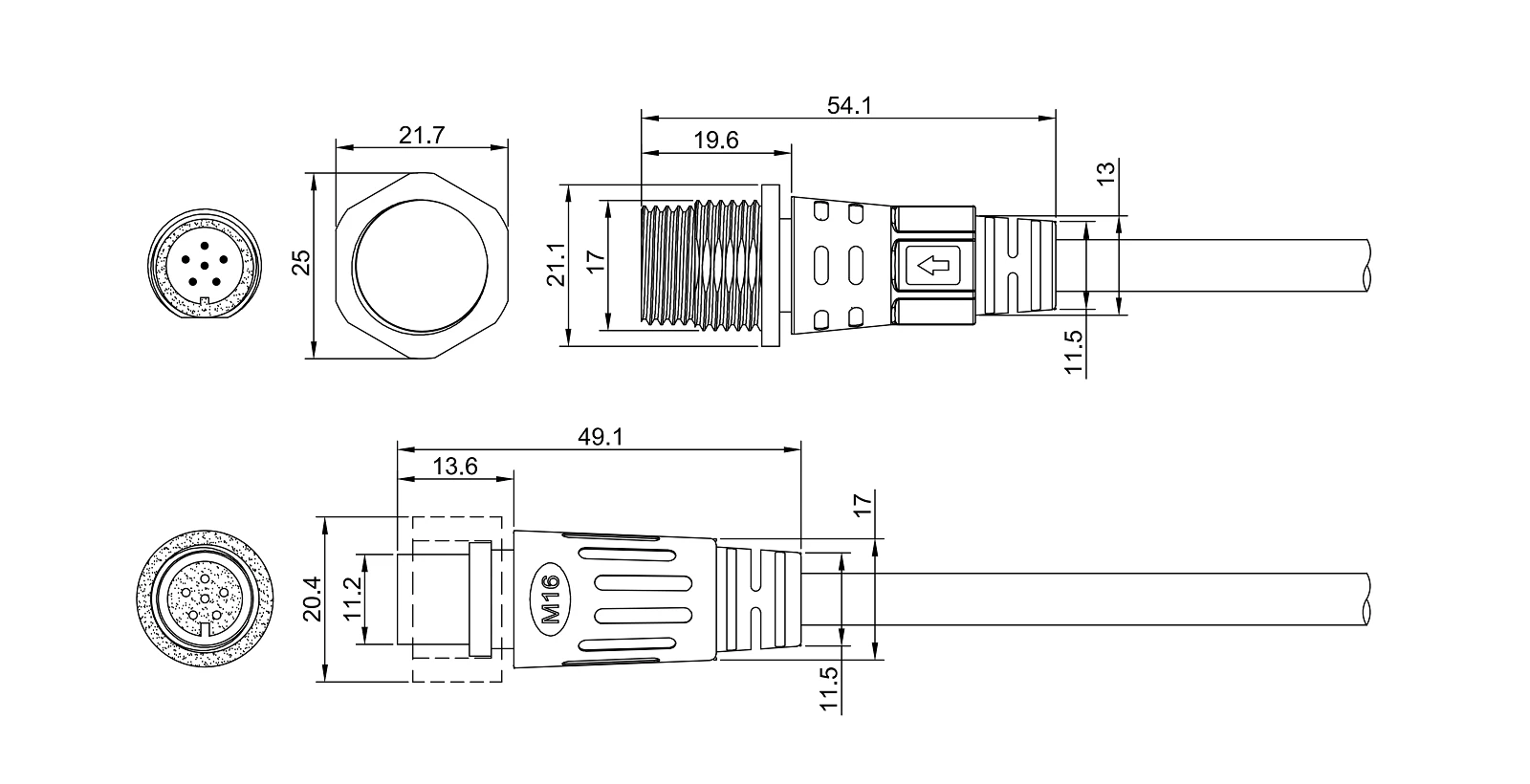

Dimensional Drawing

Specifiche del disegno: spina maschio 49,1 mm complessivi, filettatura di accoppiamento 13,6 mm, dado di accoppiamento 20,4 mm AF. Presa femmina 54,1 mm complessivi, profondità filettatura 21,7 mm, dado di montaggio 21,1 mm AF. M16×1.0. 5‑pin ha una potenza nominale di 4 A/110 V – altre varianti: 2 pin 10 A/250 V, 3 pin 8 A/250 V, 4 pin 6 A/250 V, 6 pin 3 A/60 V. ISO 2768‑m. File CAD disponibili in PDF o DWG. Possiamo anche modificare le forme della filettatura, la lunghezza dell'alloggiamento o la disposizione dei contatti se la tua applicazione richiede qualcosa al di fuori del disegno standard.

Dettaglio del prodotto

Presa femmina a 6 pin con anello connettore circolare

Questa foto mostra la presa femmina della variante a 6 pin (a scopo illustrativo) con l'anello del connettore circolare collegato. I sei contatti della presa e l'alloggiamento in PVC nero sono chiaramente visibili, insieme alla filettatura interna M16×1.0. L'anello circolare fornisce ulteriore supporto meccanico e allineamento durante l'accoppiamento.

Vista frontale maschio e femmina (versione a 6 pin, PVC nero)

Questa foto vista frontale mostra la spina maschio e la presa femmina della variante a 6 pin (a scopo illustrativo) affiancate. Entrambi sono dotati di sei contatti in ottone nichelato disposti secondo lo schema circolare standard M16, con alloggiamenti in PVC nero. Questa immagine aiuta a verificare l'allineamento e l'orientamento pin/presa prima dell'assemblaggio.
