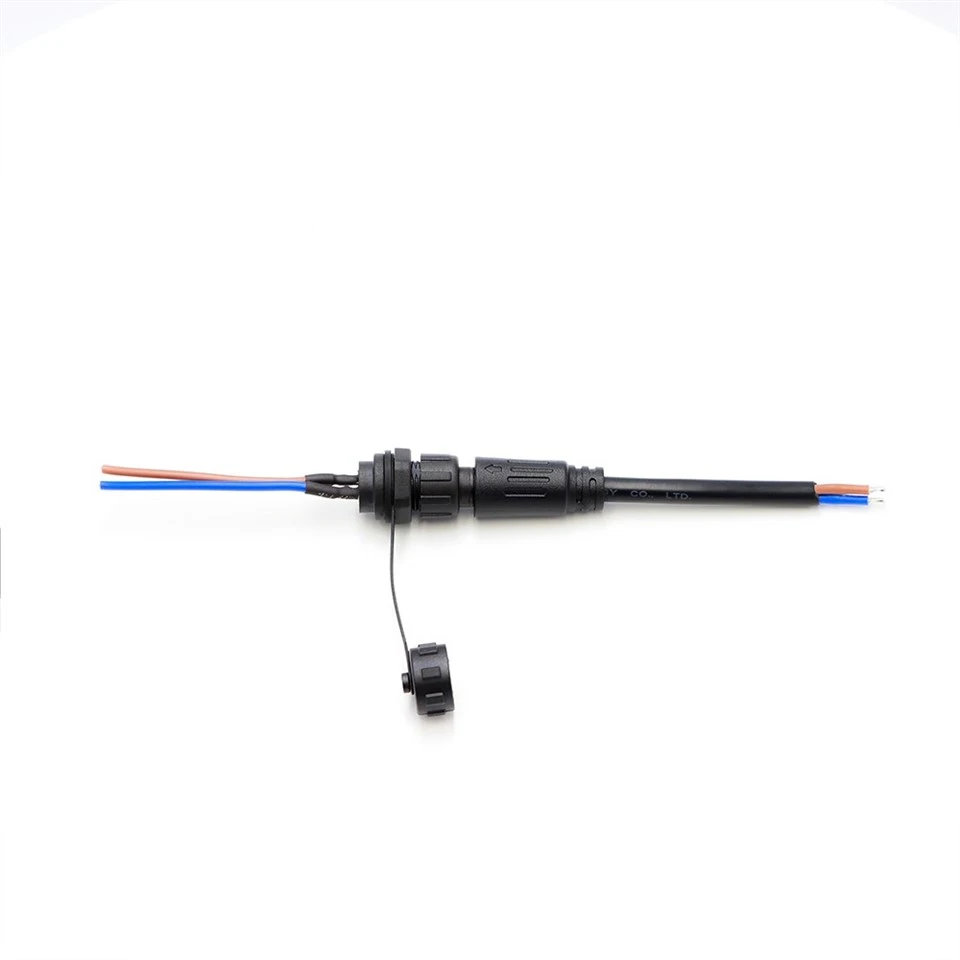

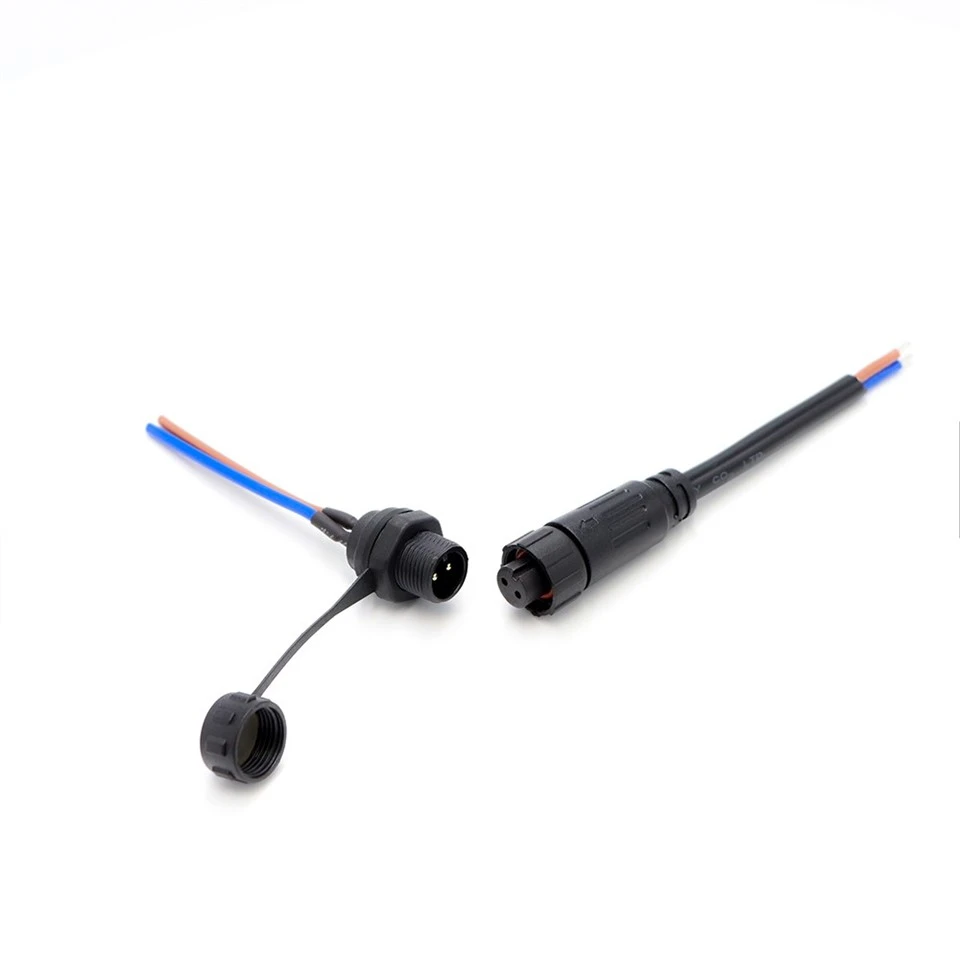

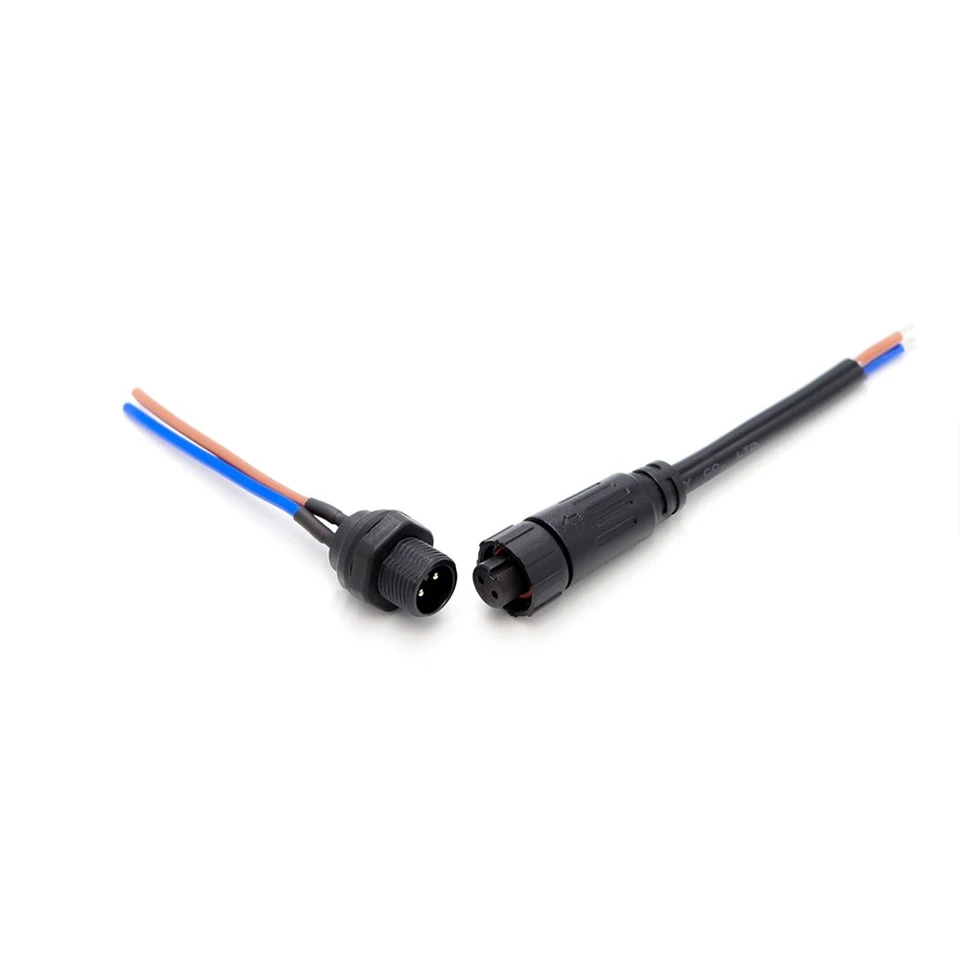

M16 2 Connettore impermeabile filettato per montaggio a pannello IP67

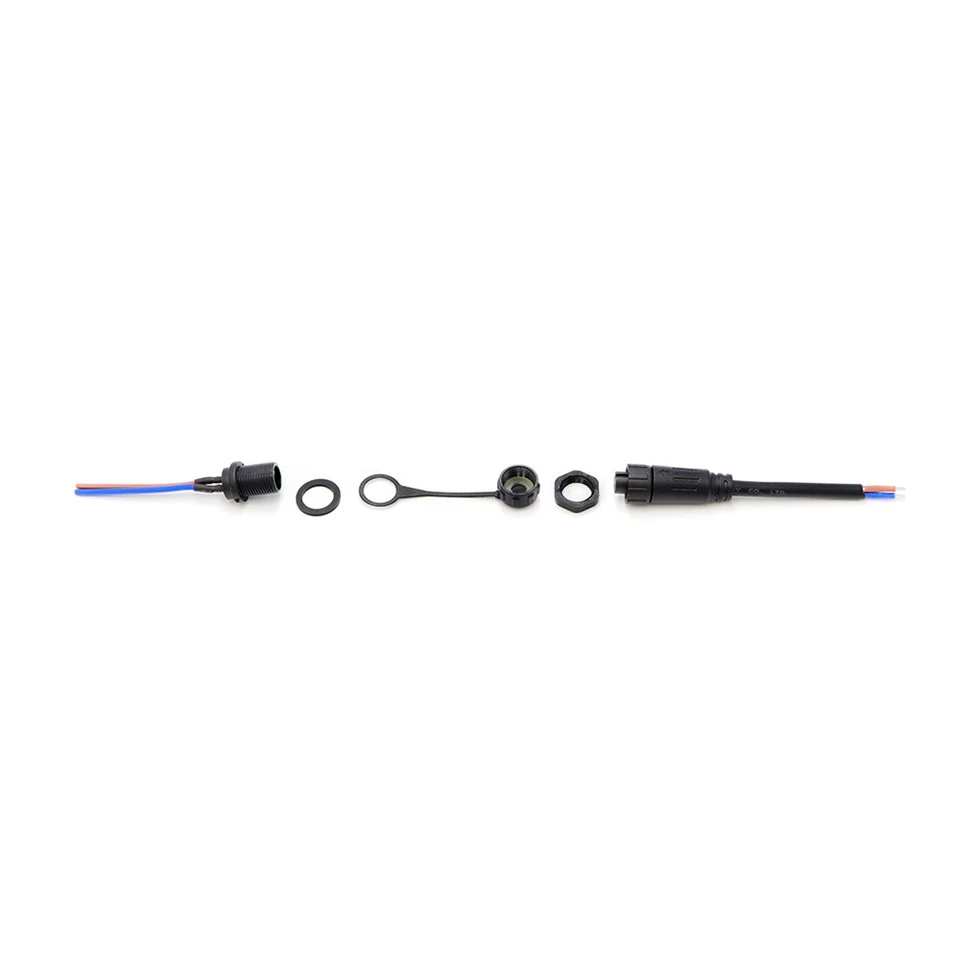

La versione con montaggio a pannello del nucleo M16 2 è progettata per l'installazione fissa e passa attraverso un ritaglio circolare con una boccola filettata e una rondella di tenuta. Questo design elimina i fori passanti per i cavi, il che significa meno punti in cui l'umidità può penetrare. Ideale per armadietti di controllo, scatole di derivazione, involucri esterni. 10A/250 V CA, filettatura M16×1,0. Componenti elettrici: resistenza di contatto inferiore o uguale a 10 mΩ, isolamento maggiore o uguale a 500 MΩ a 500 V CC, tenuta dielettrica 1,5 kV, 1.500 cicli. Guarnizione IP67, perni in ottone nichelato, alloggiamento in PVC, da -20 gradi a +85 gradi. Circuito parallelo. Funziona bene per i sistemi di controllo OEM, la distribuzione resistente alle intemperie e i pannelli in cui mantenere l'involucro sigillato è una priorità. L'intervallo di spessori del pannello è indicato nel disegno: controllalo prima di tagliare.

Invia la tua richiesta

Dongguan Hejiaxin Technology Co., Ltd. è uno dei principali produttori e fornitori di connettori impermeabili filettati ip67 per montaggio a pannello m16 2 in Cina. Non esitate a vendere all'ingrosso prodotti durevoli fabbricati in Cina qui e ottenere il listino prezzi dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

Specifiche tecniche

Parametro	Specifica
Valutazione della tensione	CA 250 V
Valutazione attuale	Inferiore o uguale a 6A
Tempi di presa	1500
Diametro esterno massimo del cavo	Inferiore o uguale a 8,0 mm
Struttura del circuito	Parallelo
Resistenza di contatto	10mΩ
Struttura isolante	500 MΩ a 500 V CC
Resistenza alla tensione a temperatura ambiente	1,5KV
Valutazione della temperatura	-20 gradi ~+85 gradi
Livello impermeabile	IP67

Specifiche dei materiali

Parametro	Specifica
Materiale del filo	PVC, Gomma
Materiale Jack	PVC
Materiale del perno	Ottone-placcato in nichel
Anello di tenuta	Gomma

Disegno tecnico del prodotto

Core Configuration Diagram

Dimensional Drawing -

Dal CAD: spina maschio per montaggio a pannello 53,0 mm complessivi, filettatura boccola M16×1,0 15,0 mm, filettatura lato pannello 14,0 mm, dado di montaggio 24,1 mm AF. Presa femmina: profondità filettatura accoppiata 16,4 mm, dado 21,5 mm AF. Declassamento di corrente per la serie con montaggio a pannello: 2 pin 10 A/250 V, 3 pin 8 A/250 V, 4 pin 6 A/250 V, 5 pin 4 A/110 V, fino a 10 pin 2 A/60 V. ISO 2768‑m. PDF/DWG disponibile. E sì: la lunghezza dell'alloggiamento, i profili della filettatura, le dimensioni dei dadi e la disposizione dei contatti possono essere modificati per adattarsi allo spessore del pannello e alle esigenze di ingresso dei cavi. Dicci semplicemente con cosa stai lavorando.

Dettaglio del prodotto

Vista frontale maschio e femmina (versione a 4 pin)

Questa foto vista frontale mostra la spina maschio e la presa femmina della variante a 4 pin (a scopo illustrativo) posizionate fianco a fianco. Entrambi sono dotati di quattro contatti in ottone nichelato disposti secondo lo schema circolare standard M16, con alloggiamenti in PVC nero. Questa immagine aiuta a verificare l'allineamento e l'orientamento pin/presa prima dell'assemblaggio.

Vista frontale della spina maschio (versione a 4 pin, PVC nero)

Questa vista frontale mostra la spina maschio della variante a 4 pin (a scopo illustrativo) con quattro pin in ottone nichelato chiaramente visibili. Sono mostrati anche l'alloggiamento in PVC nero e la filettatura esterna M16×1.0. Questa immagine aiuta a controllare le condizioni dei perni, la rettilineità e la qualità della placcatura prima dell'accoppiamento.
