Dongguan Hejiaxin Technology Co., Ltd. è uno dei principali produttori e fornitori di connettori impermeabili a chiusura rapida m8 2 pin ip67 in Cina. Non esitate a vendere all'ingrosso prodotti durevoli fabbricati in Cina qui e ottenere il listino prezzi dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

Specifiche tecniche

Parametro	Specifica
Valutazione della tensione	AC110V
Valutazione attuale	Inferiore o uguale a 3A
Tempi di presa	1500
Diametro esterno massimo del cavo	Inferiore o uguale a 4,5 mm
Struttura del circuito	Parallelo
Resistenza di contatto	10mΩ
Struttura isolante	500 MΩ a 500 V CC
Resistenza alla tensione a temperatura ambiente	1,5KV
Valutazione della temperatura	-20 gradi ~+85 gradi
Livello impermeabile	IP67

Specifiche dei materiali

Parametro	Specifica
Materiale del filo	PVC, Gomma
Materiale Jack	PVC
Materiale del perno	Ottone-placcato in nichel
Anello di tenuta	Gomma

Disegno tecnico del prodotto

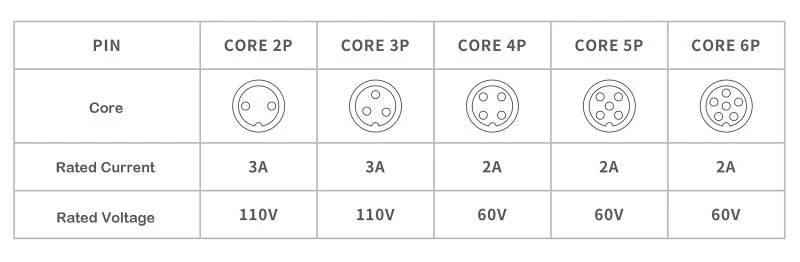

Core Configuration Diagram

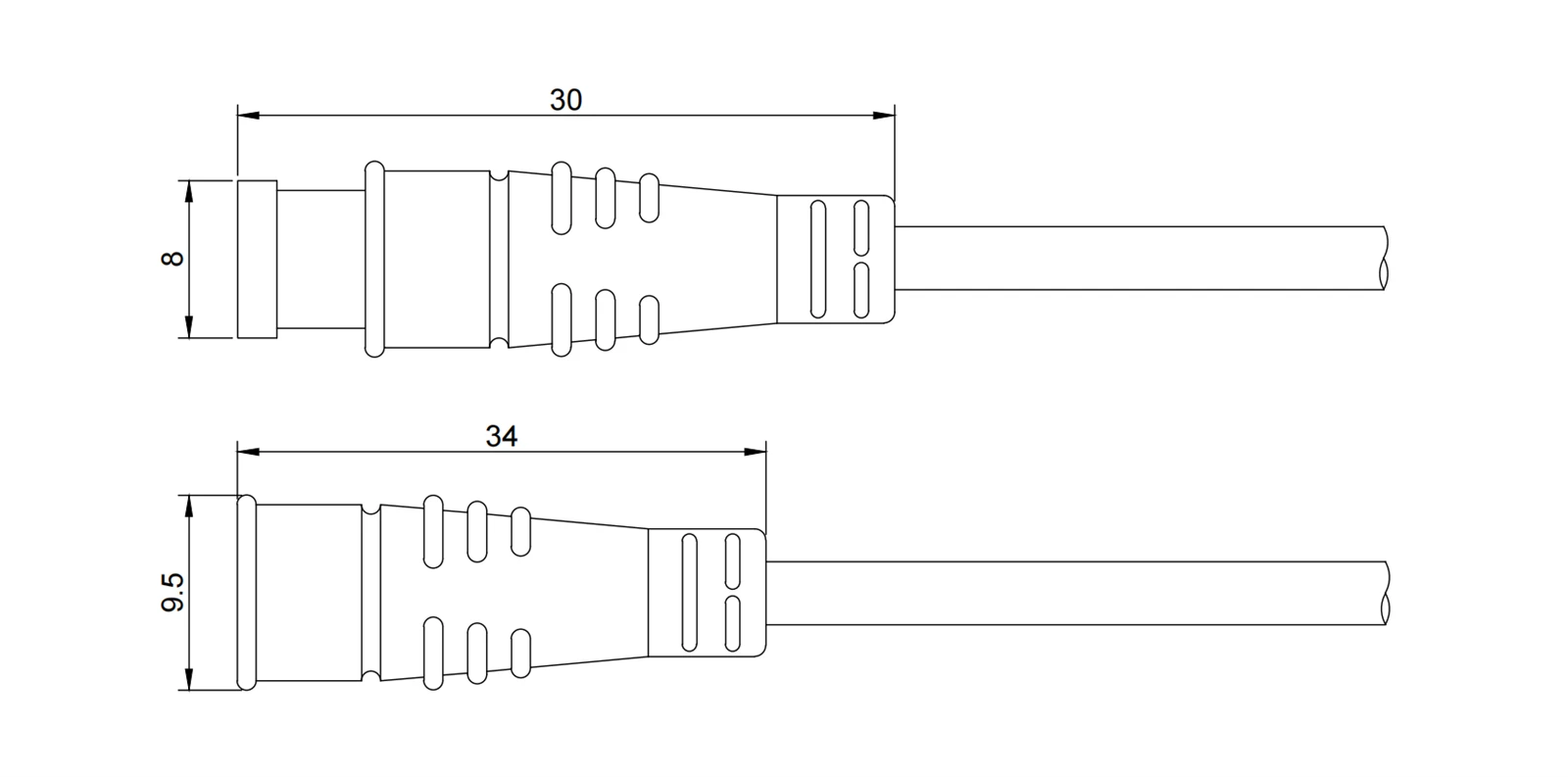

Dimensional Drawing

Il disegno tecnico include la lunghezza complessiva, le dimensioni del ritaglio del pannello (diametro e profondità), la corsa del manicotto di bloccaggio rapido e la marcatura del pin-1. Le sezioni trasversali-mostrano il meccanismo della camma e la corsa di rilascio: solo serrato a mano, senza attrezzi. Diametro esterno massimo del cavo 4,5 mm, tolleranze secondo ISO 2768-m. File PDF/DWG disponibili per CAD.

Dettaglio del prodotto

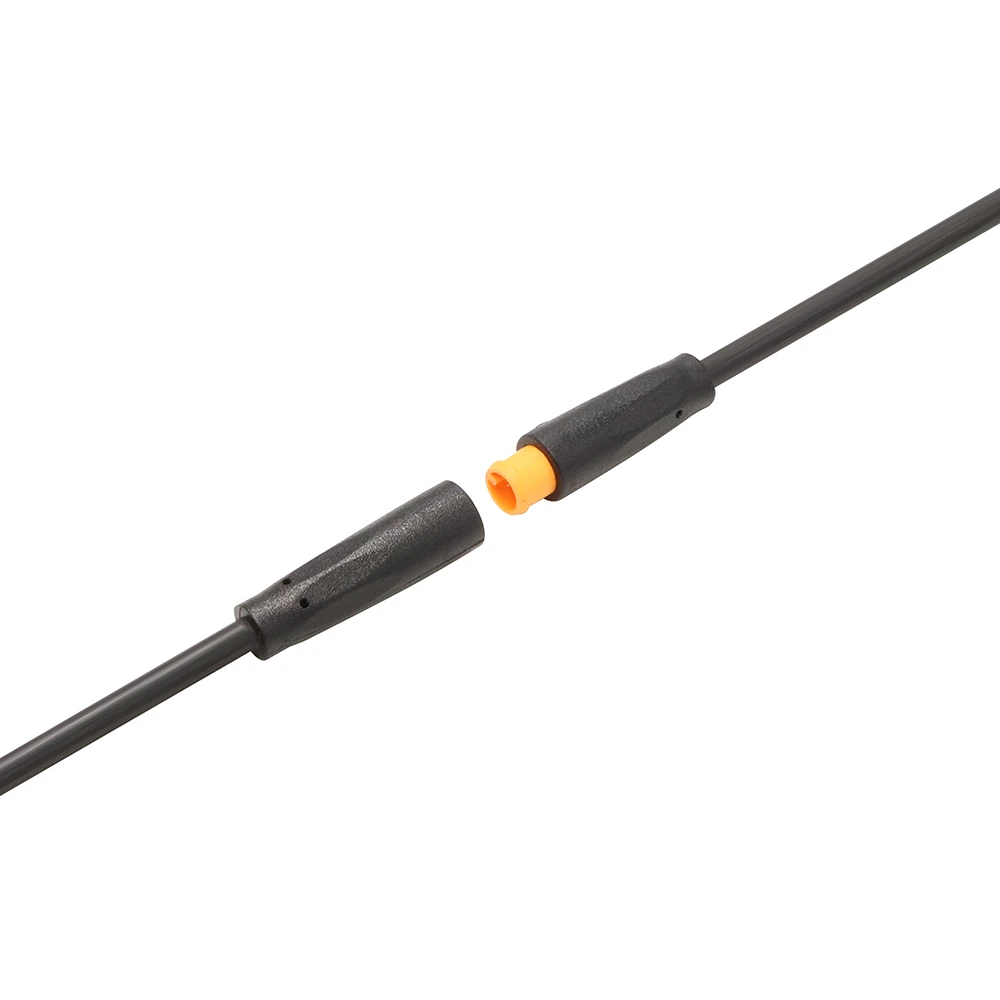

Interfaccia di accoppiamento

La foto di dettaglio mostra due alloggiamenti gialli in fase di accoppiamento, con il manicotto parzialmente risvoltato. Dimostra il bloccaggio azionato dal pollice-, la chiavetta anti-inversione e la compressione della tenuta. Un clic udibile conferma il pieno coinvolgimento, riducendo gli errori di assemblaggio. Utile per l'installazione, la posizione della mano e la direzione di rotazione

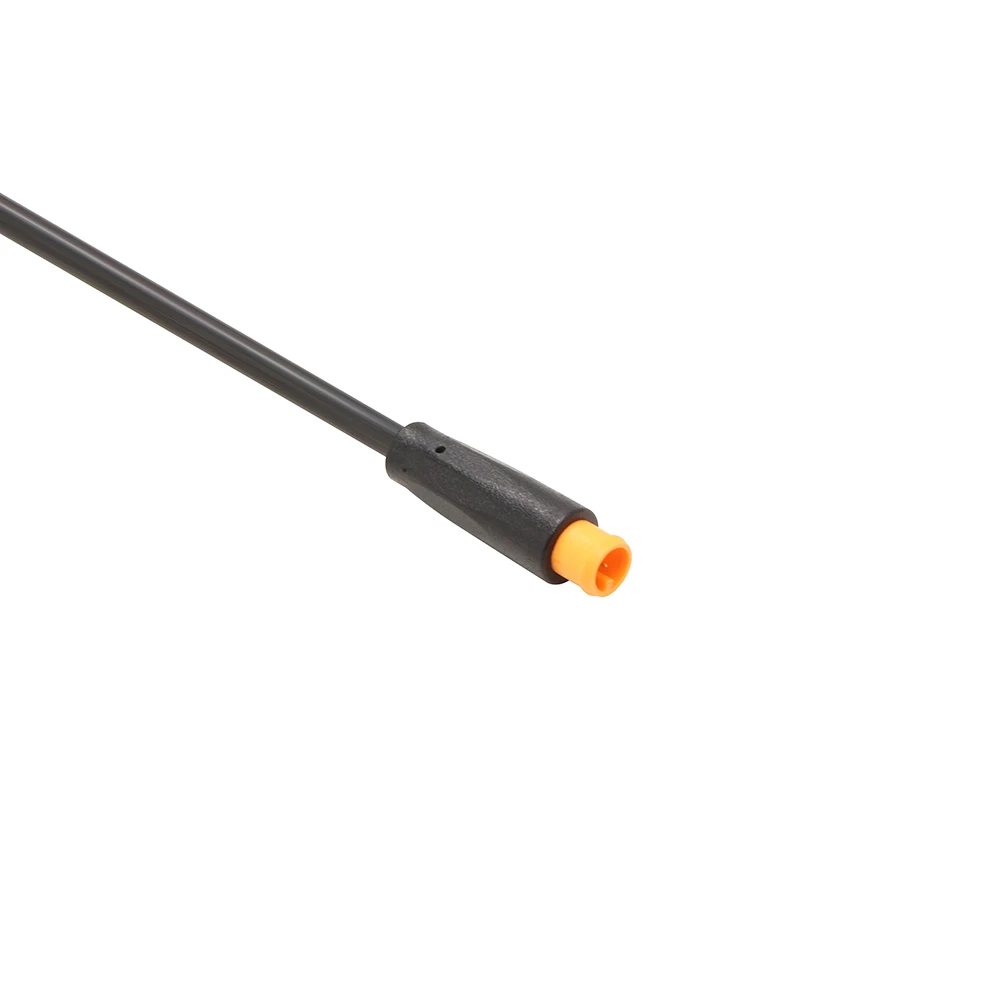

Spina maschio

Questo primo-piano mostra solo la spina maschio gialla. Le caratteristiche includono il manicotto zigrinato a bloccaggio rapido, due perni in ottone nichelato, l'O-ring in gomma dietro la faccia di accoppiamento e una chiave polarizzante per impedire l'inserimento inverso. L'ingresso del cavo è visibile e accetta diametro esterno fino a 4,5 mm.

Domande frequenti

Q1: Qual è la differenza tra accoppiamento filettato,-a chiusura rapida e-autobloccante?

R: In poche parole: il filetto è il più stabile, adatto per ambienti ad-vibrazioni elevate come quelli automobilistici o i macchinari industriali. La chiusura- rapida è comoda per accoppiamenti/disaccoppiamenti frequenti, perfetta per le apparecchiature di prova. Il sistema autobloccante-non richiede attrezzi e funziona in spazi ristretti dove le mani non possono raggiungere facilmente. La scelta dipende interamente dallo scenario applicativo reale.

Q2: Qual è la differenza tra connettori maschio e femmina?

R: I connettori maschio hanno pin (contatti sporgenti), mentre i connettori femmina hanno prese (contatti incassati). Sono progettati per accoppiarsi insieme: il maschio si inserisce nella femmina. Offriamo entrambi i tipi e possiamo fornire set coordinati completi.
