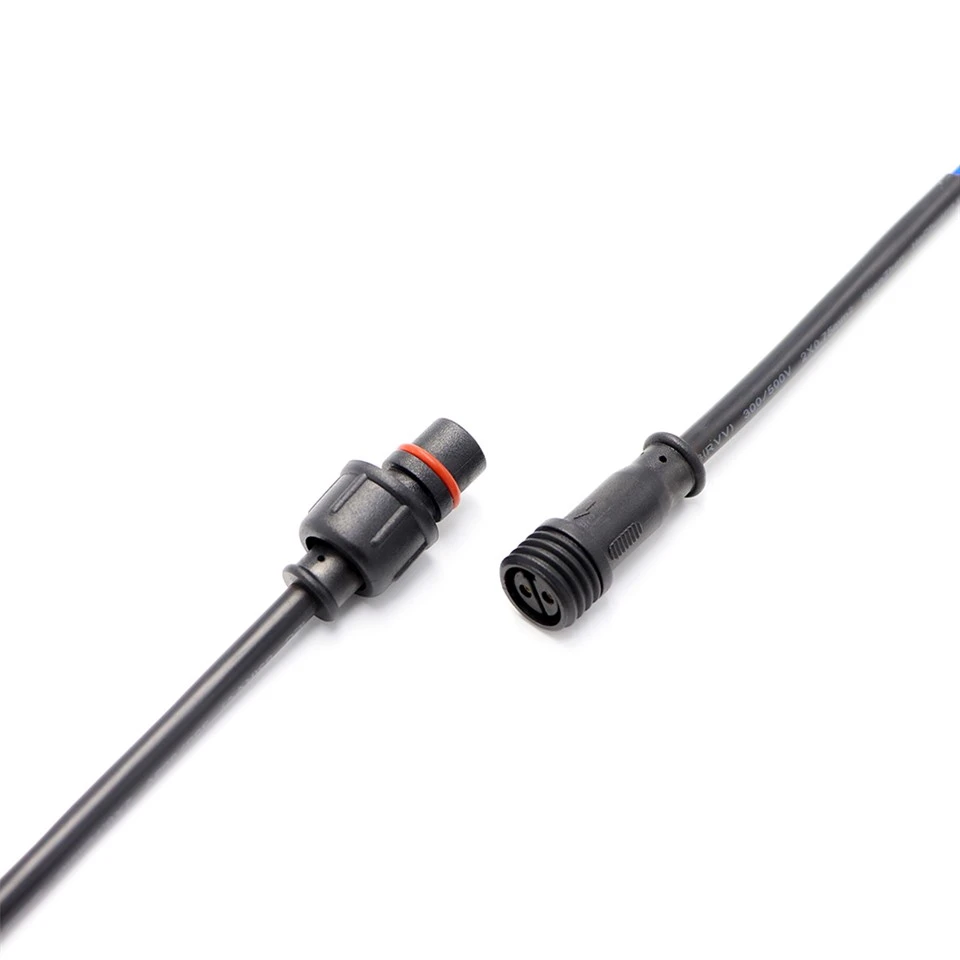

Connettore impermeabile filettato M14 2 IP67

Il connettore filettato M14 2-pin è un'interfaccia a corrente più elevata per illuminazione a LED, distribuzione di energia industriale e apparecchiature esterne che richiedono un'alimentazione CA da 8 A/250 V. La filettatura M14×1.0 fornisce un bloccaggio sicuro in caso di vibrazioni. Prestazioni elettriche: resistenza di contatto inferiore o uguale a 10 mΩ, isolamento maggiore o uguale a 500 MΩ a 500 V CC, tenuta dielettrica 1,5 kV CA – stabile dopo 1.500 cicli di accoppiamento. La tenuta IP67 con perni in ottone nichelato e rivestimento in PVC garantisce il funzionamento da –20 gradi a +85 gradi in ambienti umidi o polverosi. Diametro esterno massimo del cavo 7,0 mm. Il circuito parallelo supporta il cablaggio a catena. Conveniente per l'implementazione in grandi volumi; lunghezze e colori dei cavi personalizzati disponibili per l'integrazione OEM.

Invia la tua richiesta

Dongguan Hejiaxin Technology Co., Ltd. è uno dei principali produttori e fornitori di connettori impermeabili filettati m14 2 ip67 in Cina. Non esitate a vendere all'ingrosso prodotti durevoli fabbricati in Cina qui e ottenere il listino prezzi dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

Specifiche tecniche

Parametro	Specifica
Valutazione della tensione	CA 250 V
Valutazione attuale	Inferiore o uguale a 8A
Tempi di presa	1500
Diametro esterno massimo del cavo	Inferiore o uguale a 7,0 mm
Struttura del circuito	Parallelo
Resistenza di contatto	10mΩ
Struttura isolante	500 MΩ a 500 V CC
Resistenza alla tensione a temperatura ambiente	1,5KV
Valutazione della temperatura	-20 gradi ~+85 gradi
Livello impermeabile	IP67

Specifiche dei materiali

Parametro	Specifica
Materiale del filo	PVC, Gomma
Materiale Jack	PVC
Materiale del perno	Ottone-placcato in nichel
Anello di tenuta	Gomma

Disegno tecnico del prodotto

Core Configuration Diagram

Dimensional Drawing

Il disegno dimensionale fornisce i dati meccanici chiave per estratto CAD allegato. Lunghezza totale spina maschio 37,0 mm, lunghezza filettatura accoppiata 10,4 mm, con forma filettatura M14×1,0. Presa femmina: profondità della filettatura di accoppiamento 11,4 mm, larghezza del dado del pannello 14,0 mm tra le parti piatte. La tabella di configurazione del nucleo indica per 2 pin: 8 A a 250 V CA. Tolleranze secondo ISO 2768‑m. Diametro esterno massimo del cavo 7,0 mm. PDF/DWG disponibile per l'integrazione CAD. Verificare l'impegno della filettatura e la compressione della guarnizione durante il montaggio.

Domande frequenti

Q1: Quali valori elettrici sono disponibili?

R1: La nostra serie copre un'ampia gamma: da 3 A/110 V per sensori compatti e illuminazione a LED, fino a 20 A/250 V per l'alimentazione industriale-per impieghi gravosi. Tutti i modelli presentano una resistenza di contatto ultra-bassa (inferiore o uguale a 10 mΩ) e 1.500 cicli di accoppiamento.

Q2: Come garantite la qualità prima della spedizione?

R2: Ogni lotto viene sottoposto a test elettrici al 100% (resistenza di contatto, isolamento, tenuta dielettrica) oltre a ispezione visiva. Manteniamo la completa tracciabilità dall'ingresso delle materie prime ai prodotti finiti.
