Cablaggio e gruppo cavi tipo T12 2-4 pin maschio/femmina integrale integrale

Dongguan Hejiaxin Technology Co., Ltd. è uno dei principali produttori e fornitori di cablaggi e cavi assemblati di tipo m12 2-4 maschio/femmina integrale di tipo t- in Cina. Non esitate a vendere all'ingrosso prodotti durevoli fabbricati in Cina qui e ottenere il listino prezzi dalla nostra fabbrica. Tutti i prodotti personalizzati sono di alta qualità e prezzi competitivi.

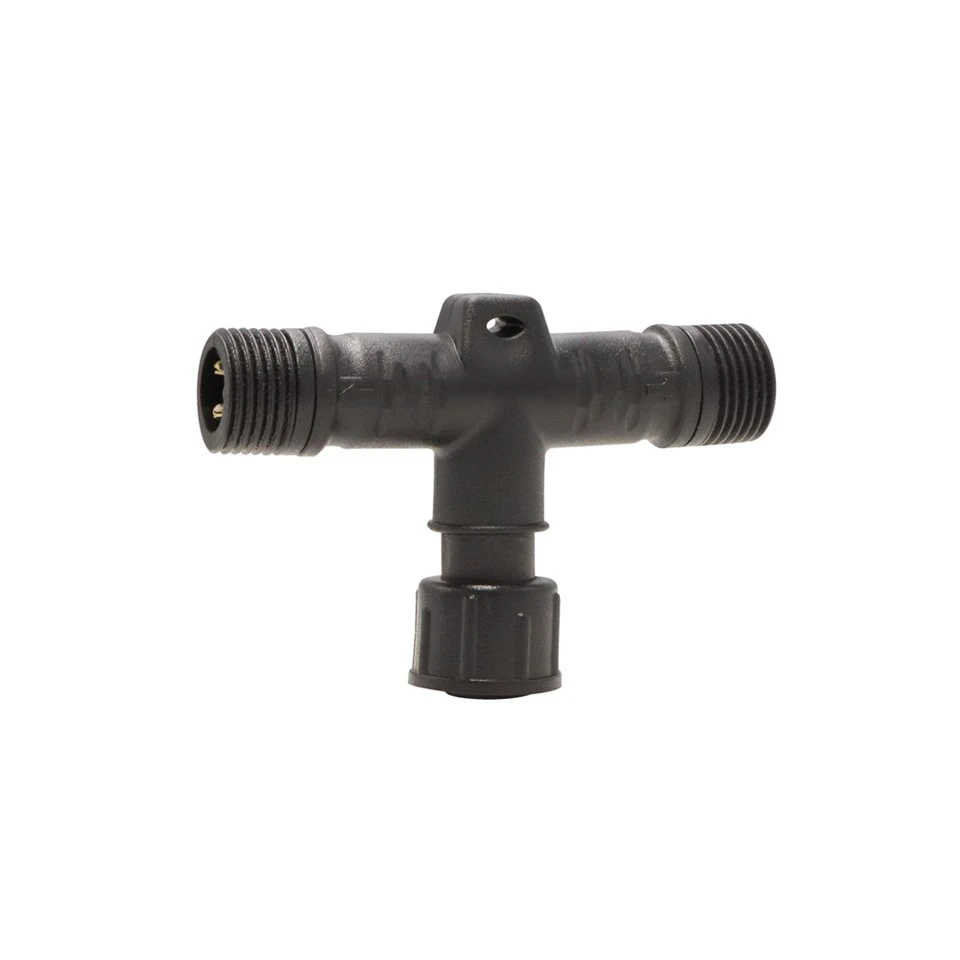

Corpo a forma di T, tronco su un'estremità, due rami a 180 gradi. Filettatura per montaggio a pannello M12×1,0 sul lato del bagagliaio, dado in nylon fissato dall'esterno. Le derivazioni accettano connettori M12 standard. Dimensioni sovrastampa: lunghezza tronco 36,3 mm, bracci ramificati rispettivamente 11,4 mm e 15 mm, larghezza complessiva del corpo 53 mm nel punto più largo. Il dado di montaggio misura 9,8 mm tra i piani, con un riferimento di 7,8 mm sulla faccia di accoppiamento. Disposizione dei contatti circolari M12 standard. ISO 2768‑m. Disponibile mappatura pin personalizzata: dicci quali contatti vanno a quale filiale. PDF/DWG su richiesta.

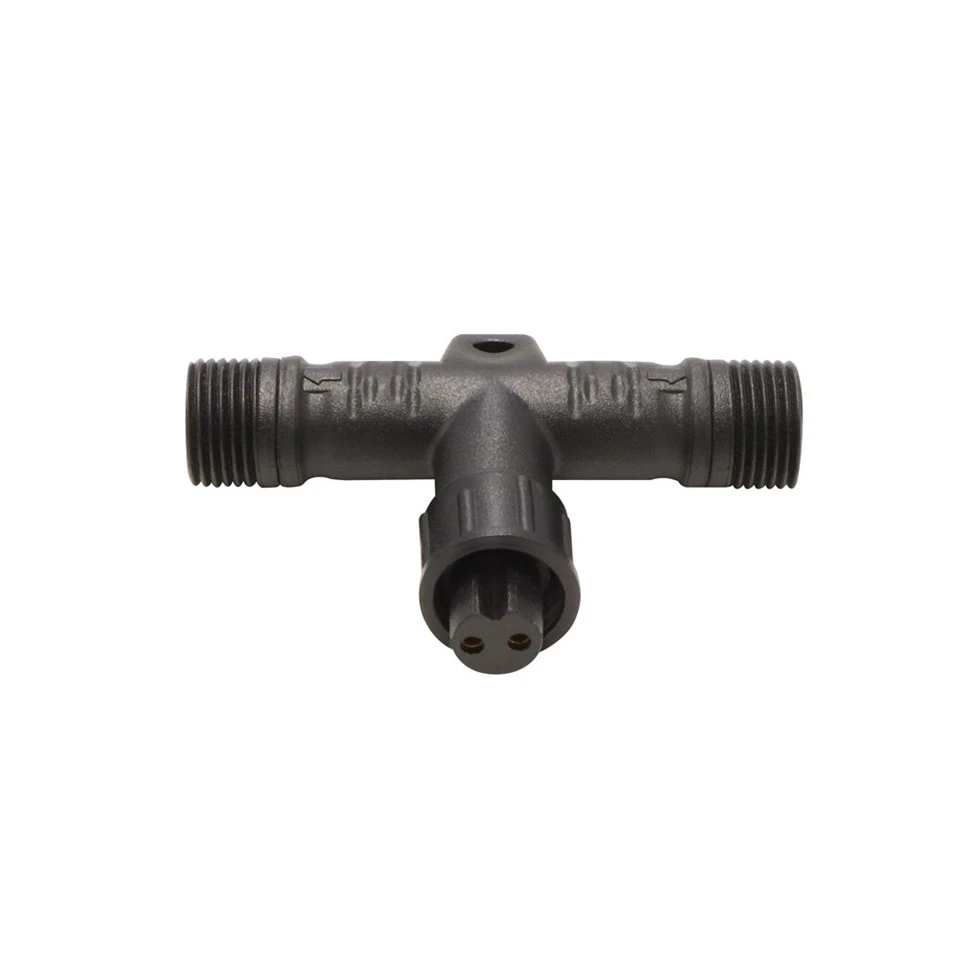

Vista dall'alto del divisore di tipo T integrato con perno M12 2-4 con dado in nylon

Questa ripresa dall'alto verso il basso mostra lo splitter M12 di tipo T in PVC nero, dotato di dadi di accoppiamento in nylon anziché in metallo: un'opzione più leggera per il montaggio a pannello. Non sono collegati cavi, quindi le tre porte e il corpo stampato integrale sono completamente visibili. I dadi in nylon garantiscono comunque la tenuta IP67 quando accoppiati e la forma a T consente un passaggio diretto più un ramo perpendicolare.

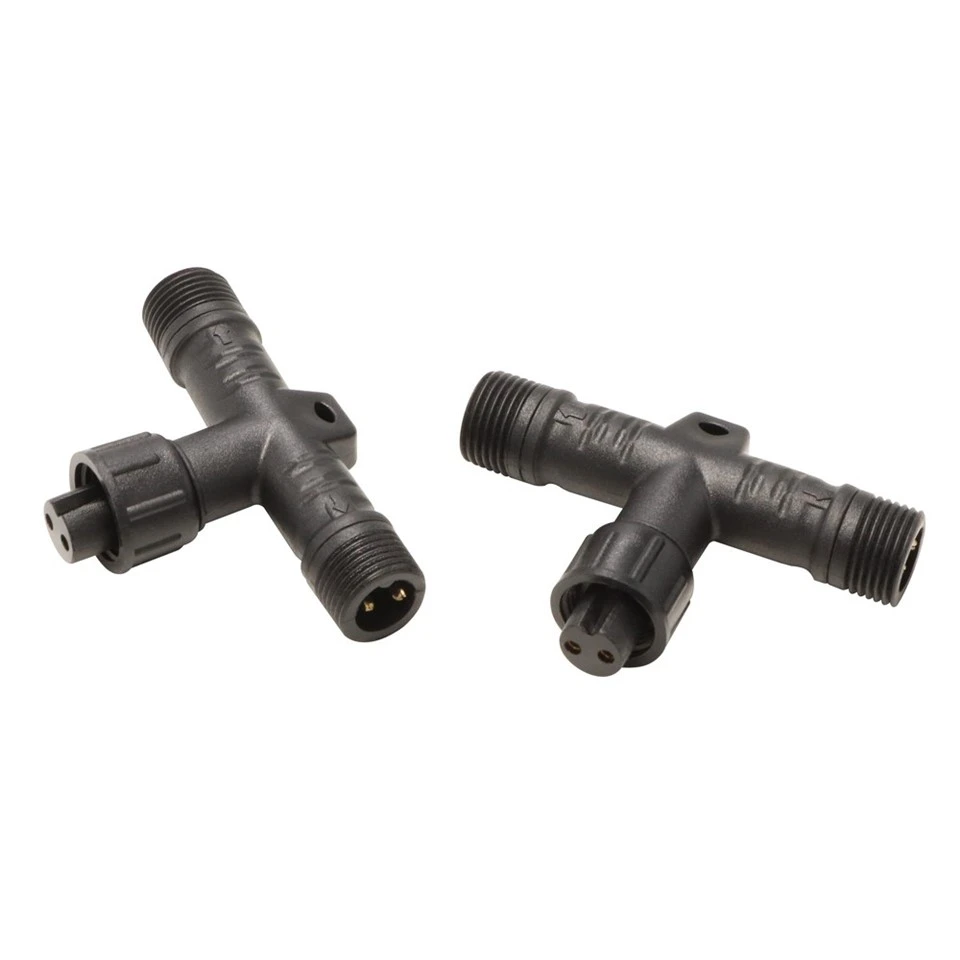

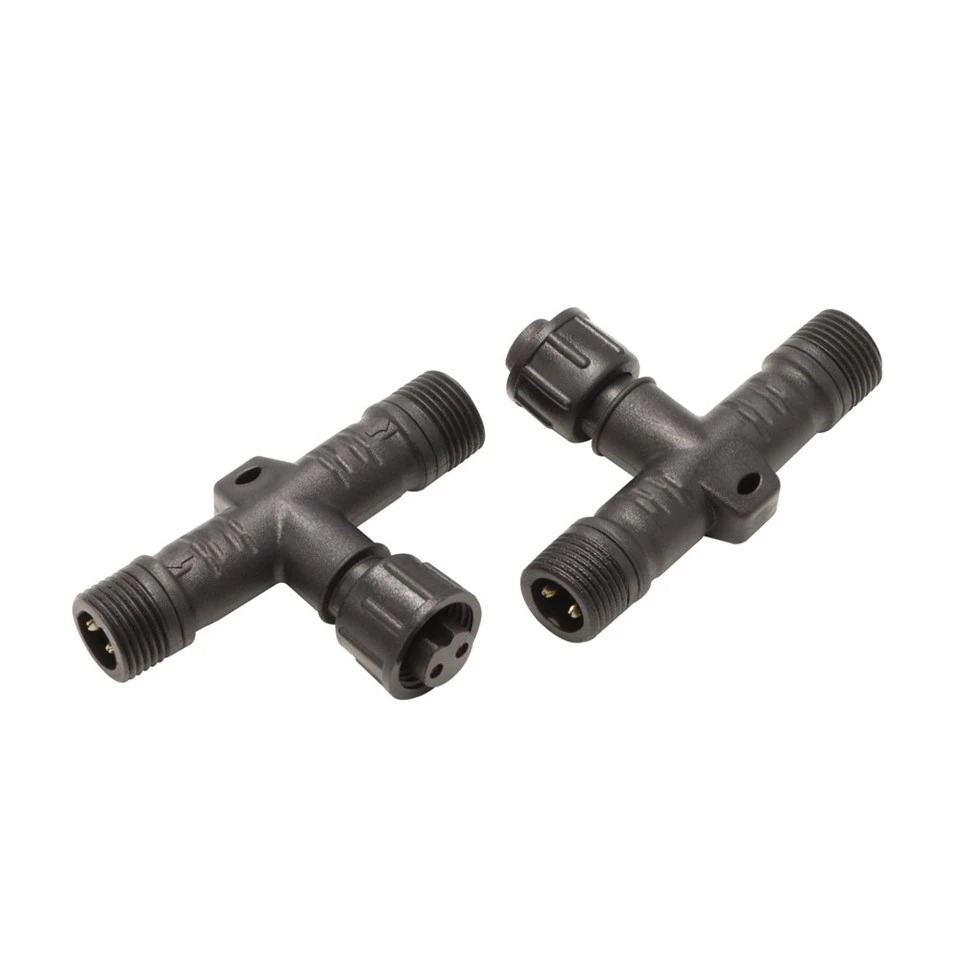

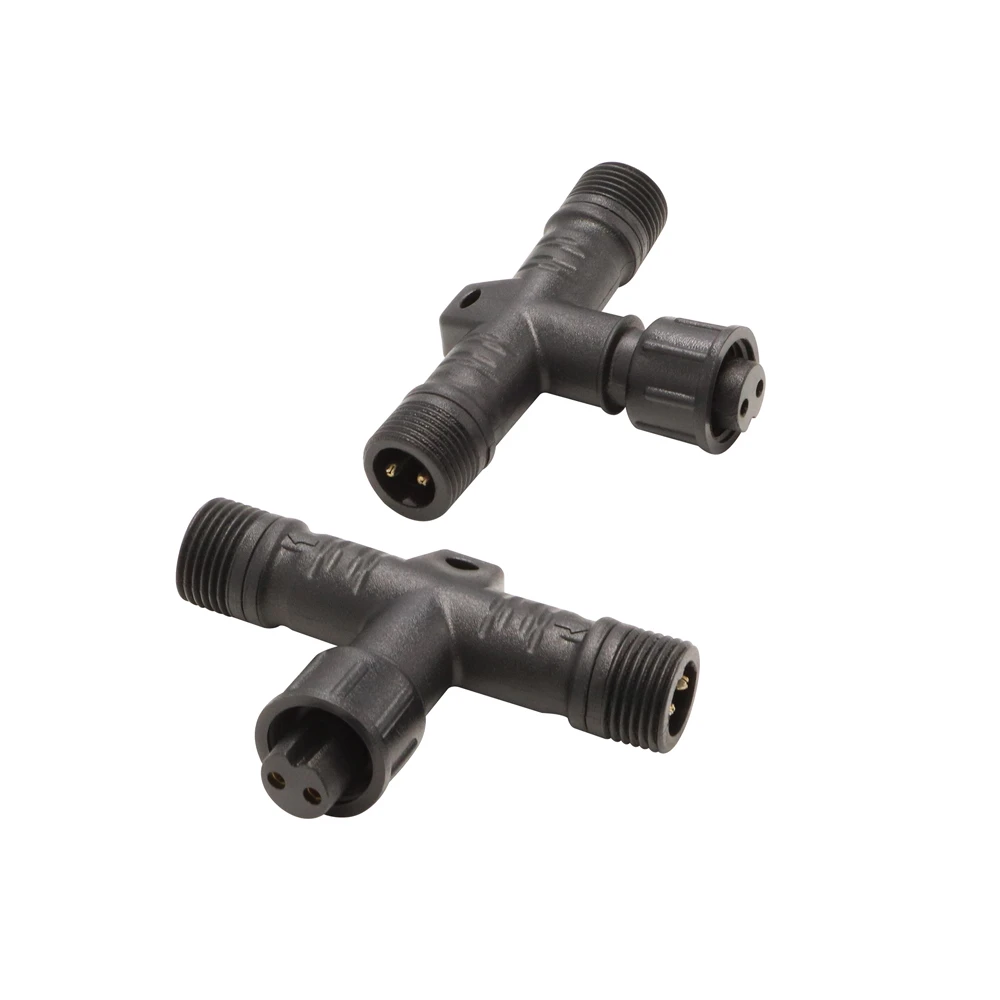

Separatori di pin M12 2-4 incrociati che mostrano contatti a 2 pin

Due splitter identici sono posizionati trasversalmente per rivelare le interfacce maschio e femmina: entrambe sono configurazioni a 2 pin. Questa disposizione mostra chiaramente la disposizione dei contatti e le posizioni dei tasti di polarizzazione. Queste unità vengono generalmente utilizzate come parte di un gruppo di cavi di cablaggio, consentendo un cablaggio personalizzato sul campo senza giunzioni permanenti.
